Горелочные устройства CIB Unigas
- Горелки CIB UNIGAS плавного регулирования (Сиб Юнигаз, Италия) представлены более чем 600 моделями мощностью от 20кВт до 65мВатт и подразделяются на горелки:
- малой мощности для бытового использования;
- средней мощности для гражданских объектов;
- большой мощности промышленных предприятий.
- Преимущества:
- практичные для регулирования и настройки органы горелки;
- исключительная простота при обслуживании;
- эффективно адаптированы к котлам отечественного производства;
- превосходное соотношение качество/цена.
Ряд горелок Сибюнигаз для котлов серии Е
| Тип котла | Марка горелки | Мощность, кВт | |
|---|---|---|---|
| Минимум | Максимум | ||
| Е-1,0-0,9 Г-3 | Р60 | 160 | 800 |
| Е-1,6-0,9ГМН | Р72 | 300 | 1.650 |
| Е-2,5-0,9ГМ | Р73 | 320 | 2.300 |
| КСВа-0,63 | Р65 | 270 | 970 |
| КСВа-1,0 ЭКО | Р72 | 300 | 1.200 |
| КСВа-2,0 ЭКО | Р91 | 480 | 2.670 |
| КСВа-3,15 ЭКО | Р93 | 550 | 4.100 |
Горелки Ecoflam
Горелки Ecoflam гарантируют высокую производительность и надежность в сочетании с большой экономичностью. Для всех моделей характерна исключительная простота в монтаже и обслуживании, они легко сочетаются с любым типом котла. На сегодняшний день Ecoflam - это всемирноизвестная марка, признанная за высокую надежность оборудования и гибкий подход к индивидуальному решению задач для самого широкого применения в промышленности.
- Применение горелок довольно обширное:
- отопление
- металлургия
- асфальтовые заводы и строительство
- утилизация отходов
- сельское хозяйство
- пищевая промышленность
- легкая промышленность
- нефтеная и химическая промышленность
- реконструкция
| Наименование | Модификация (ТИП) | Мощность (ДИАПАЗОН) |
|---|---|---|
| ГАЗОВЫЕ ГОРЕЛКИ | MAX GAS 20 | 20 - 240 kW |
| BLU 100 | 100 - 17000 kW | |
| ЖИДКОТОПЛИВНЫЕ ГОРЕЛКИ (ДИЗТОПЛИВО) | MAX 17 | 17 - 319 kW |
| MAIOR 100 | 100 - 17000 kW | |
| ЖИДКОТОПЛИВНЫЕ ГОРЕЛКИ (МАЗУТ) | MAXFLAM 60 | 60 - 220 kW |
| OILFLAM 100 | 100 - 17000 kW | |
| RING SYSTEM | OIL RANGE | ПО ЗАПРОСУ |
| КОМБИНИРОВАННЫЕ ГОРЕЛКИ (ГАЗ + ДИЗТОПЛИВО) | DUAL 20 | 20 - 350 kW |
| MULTICALOR 250 | 250 - 17000 kW | |
| КОМБИНИРОВАННЫЕ ГОРЕЛКИ (ГАЗ + МАЗУТ) | MULTIFLAM 250 | 250 - 17000 kW |
| ГОРЕЛКИ С ОТДЕЛЬНОСТОЯЩИМ ВЕНТИЛЯТОРОМ | Серия TS DUOBLOCK | 180 - 25000 kW |
Горелочные устройства ГГБ
Горелка ГГБ предназначена для сжигания природного газа низкого или среднего давления в водогрейных, паровых котлах, воздухонагревателях, сушильных агрегатах, зерносушилках, элеваторах, нагревательных печах и других теплогенерирующих установках. Эти горелки с отличными эксплуатационными характеристиками, стабильным и эффективным горением, низким уровнем вредных выбросов, прекрасно адаптированы к нашим условиям, отличаются простотой конструкции и относительно низкой стоимостью. Блок управления (автоматика Альфа) позволяет эксплуатацию горелки без постоянного обслуживающего персонала.
- Отличительные особенности:
- Высокий уровень безопасности и автоматизации с полной комплектацией КИП и А
Экологически чистая горелка с низкими показателями вредных выбросов- Трехпозиционное регулирование тепловой мощности 0-50-100%
- Измеритель-регулятор температуры контролирует температуру теплоносителя с высокой точностью и имеет широкий диапазон измерения и регулирования температуры. Это позволяет применять горелку на водогрейных и паровых котлах, воздухонагревателях, нагревательных печах и других теплогенерирующих установках не изменяя программы автоматики.
| Технические характеристики | |||
|---|---|---|---|
| Наименование | Тепловая мощность, кВт | Расход топлива, м3/ч | Масса, кг |
| ГБГ-0,2 | 200 | 20,2 | 54 |
| ГБГ-0,34 | 340 | 34,4 | 54 |
| ГБГ-0,45 | 450 | 45,5 | 60 |
| ГБГ-0,6 | 600 | 60,7 | 70 |
| ГБГ-0,8 | 800 | 80,9 | 70 |
| ГБГ-1,2 | 1200 | 122 | 100 |

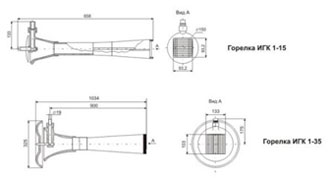

Горелка ИГК
Газовые инжекционные горелки ИГК предназначены для сжигания природного газа в котлах, печах и сушилках малой мощности ИГК 1-15, ИГК 1-25, ИГК 1-35. Горелки ИГК 4-50, ИГК 4-100 предназначены для сжигания природного газа в паровых и теплофикационных котлах.
Особенностью инжекционных горелок Казанцева (ИГК) является пластинчатый стабилизатор, расположенный в устье горелки и предназначенный для предохранения от проскока пламени. Включают горелку при полностью открытой воздушно-регулировочной шайбе. После выключения горелки заслонку оставляют открытой, чтобы воздух охлаждал стабилизатор.
| Технические характеристики | |||||
|---|---|---|---|---|---|
| Наименование показателей | ИГK 1-15 | ИГK 1-25 | ИГK 1-35 | ИГK 4-50 | ИГK 4-100 |
| Номинальная тепловая мощность, кВт | 220 | 425 | 500 | 820 | 1570 |
| Номинальное давление газа, кПа | 70 | 70 | 70 | 70 | 70 |
| Kоэффициент избытка воздуха при номинальном режиме | 1,02 | 1,08 | 1,03 | 1,05 | 1,04 |
| Габаритные размеры, мм: | |||||
| - длина | 650 | 810 | 980 | 1180 | 1480 |
| - высота | 180 | 220 | 290 | 360 | 505 |
| - ширина (диаметр) | 140 | 200 | 200 | 320 | 450 |
| Масса, кг | 6 | 7 | 9 | 16 | 25 |
Горелочные устройства МДГГ
Микродиффузионные газовые горелки серии МДГГ мощностью 0.63…8 МВт предназначены для высокоэффективного и экологически чистого сжигания природного газа, технологического газа нефтепереработки, коксо - доменного и шахтных газов дегазации.
Применяются в котлах серии Е, ДЕ, ДКВР, КВГМ, ПТВМ и т. д., в печах обжига строительных материалов и керамических изделий, сушках, в термических печах. Горелки МДГГ оснащены микроконтролерами, позволяющими менять режим применительно к конкретным условиям работы.
В комплект горелки МДГГ входит: автоматика «Альфа», клапана и датчики давления «Kromschroder», сервоприводы «Gruner».
- Преимущества:
снижение расходов газа на 5-10% в котлах, в печах до 15%- экологическая чистота и малое энергопотребление
- высокий коэффициент регулирования (10) и цифровая технология управления
- короткий факел, позволяющий уменьшить топку
- возможность работы на газах, отличающихся от природного
- стойкость процесса горения
- возможность 2-х контурного регулирования температуры в топочном пространстве
- Управление:
- простота настройки всех функций системы управления
- автоматическое регулирование тепловой мощности
| Технические характеристики горелок МДГГ | ||||
|---|---|---|---|---|
| Тепловая мощность, МВт | Расход газа, м3/час | Присоединительное давление газа, кПа | Ду,мм | Аэродинамическое состояние теплового агрегата, Па |
| 0,63 | 63 | 2,5...13,5 | 40 | Разрежение-противодавление +600 |
| 0,8 | 80 | 2,9...13,5 | 40 | Разрежение |
| 3,5...13,5 | 40 | Противодавление +600 | ||
| 2,5...13,5 | 50 | Разрежение-противодавление +600 | ||
| 1,0 | 100 | 3,8...13,5 | 40 | Разрежение |
| 4,4...13,5 | 40 | Противодавление +600 | ||
| 2,5...13,5 | 50 | Разрежение | ||
| 3,0...13,5 | 50 | Противодавление +600 | ||
| 1,25 | 125 | 4,8...13,5 | 40 | Разрежение |
| 5,4...13,5 | 40 | Противодавление +600 | ||
| 2,6...13,5 | 50 | Разрежение | ||
| 3,2...13,5 | 50 | Противодавление +600 | ||
| 1,6 | 160 | 7,6...13,5 | 40 | Разрежение |
| 8,2...13,5 | 40 | Противодавление +600 | ||
| 4,2...13,5 | 50 | Разрежение | ||
| 4,8...13,5 | 50 | Противодавление +600 | ||
| 2,8...13,5 | 65 | Разрежение | ||
| 3,4...13,5 | 65 | Противодавление +600 | ||
| 2,0 | 200 | 3,9...13,5 | 65 | Разрежение |
| 4,3...13,5 | 65 | Противодавление +600 | ||
| 2,7...13,5 | 80 | Разрежение | ||
| 3,2...13,5 | 80 | Противодавление +600 | ||
| 2,5 | 250 | 4,9...13,5 | 65 | Разрежение |
| 5,3...13,5 | 65 | Противодавление +600 | ||
| 3,4...13,5 | 80 | Разрежение | ||
| 3,8...13,5 | 80 | Противодавление +600 | ||
| 3,15 | 315 | 7,0-15 | 65 | Разрежение |
| 7,2-15 | 65 | Противодавление +200 | ||
| 4,2-15 | 80 | Разрежение | ||
| 4,4-15 | 80 | Противодавление +200 | ||
| 2,7-15 | 100 | Разрежение | ||
| 2,9-15 | 100 | Противодавление +200 | ||
| 4,0 | 400 | 10,5-15 | 65 | Разрежение |
| 10,7-15 | 65 | Противодавление +200 | ||
| 6,5-15 | 80 | Разрежение | ||
| 6,7-15 | 80 | Противодавление +200 | ||
| 3,7-15 | 100 | Разрежение | ||
| 3,9-15 | 100 | Противодавление +200 | ||

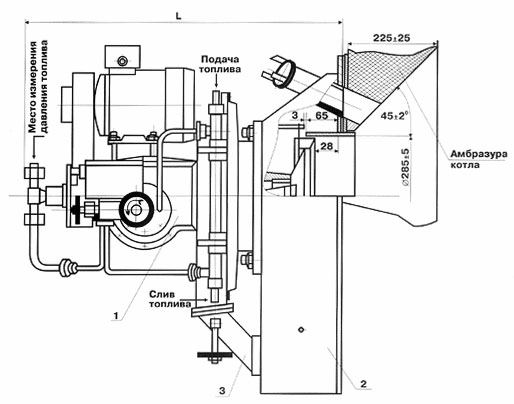

Горелки газовые. Горелки для котла. Горелочные устройства РМГ
В любой котельной одним из главных видов оборудования являются горелки. Именно от этого устройства зависит надежность всех тепловых процессов, скорость и полнота сгорания топлива. Стоит также отметить, что горелки для котлов влияют на экономические показатели и многое другое. Именно поэтому к выбору этого незаменимого атрибута котельных стоит отнестись очень серьезно. Количество видов топлива, которое используется для горелок, достаточно немалое. Это может быть газ, легкие сорта мазута или дизельное топливо. Этот факт делает горелку очень удобным и выгодным устройством. Мы предлагаем Вам газовые горелки, мазутные и многие другие, которые в течение долгого времени будут качественно выполнять свою работу.
| № | Основные технические характеристики горелок РМГ | |||
|---|---|---|---|---|
| Наименование параметров | РМГ-1, РМГ-1п | РМГ-2, РМГ-2п | РМГ-3, РМГ-Зп | |
| 1 | Номинальная тепловая мощность, МВт | 1.1+0.11-0.05 | 2.2+0.22-0.11 | 3.5+0.35-0.17 |
| 2 | Коэффициент рабочего регулирования, не менее | 3 | 4 | 4 |
| 3 | Номинальное давление жидкого топлива, (за блоком клапанов), кПа | 16±3,2 | 26±5.2 | 80±10 |
| 4 | Номинальный расход жидкого топлива при QсH=40,53 МДж/кг (9680 ккал/кг), кг/ч | 98 | 196 | 310 |
| 5 | Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более | 44 | ||
| 6 | Температура воздуха перед горелкой, °С | От 10 до 40 | ||
| 7 | Электродвигатель форсунки: | |||
| - потребляемая мощность, кВт, не более | 1.5 | |||
| - частота вращения (синхронная), мин -1 | 3000 | |||
| - номинальное напряжение питания, 3 фазы, 50 Гц, В | 380 | |||
| 8 | Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В | 220 | ||
| 9 | Габаритные размеры, мм, не более - длина х ширина х высота | 735x680x760 | 755x720x870 | |
| 10 | Масса, кг | 150 | 126 | |
| 11 | Топливо | Мазут ГОСТ 10585-75 Топливо дизельное ГОСТ 305-82 Топливо печное бытовое ТУ 38-101656-87 |
||
- Примечание:
- при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С
Значения параметров даны:
